シフトパターンプレートの製作

シフトパターンを示したプレートは車検の際にその有無を確認され、これが無い場合には不合格となってしまいます。
またMT車の場合は純正シフトノブにパターンの刻印があり、ノブを社外品などに交換した際にパターンも無くなってしま
うということがあります。
このような場合にドレスアップも兼ねて、お客様のお車に合わせたデザインのシフトパターンプレートはいかがでしょう
か。

名称
シフトパターンプレートの製作
価格
\4,000〜 (税込 \4,320〜) ※オプションの設定によって増額
外観の

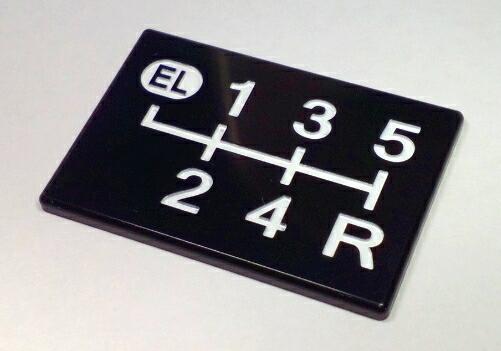

下の画像はセンターコンソールに並んだスイッチとコーディネイトした例です。
寸法はスイッチの幅に合わせて25mm角とし、厚さは2mmと薄めに仕上げてあります。
材質は黒色ABS樹脂として、文字には銀色の墨入れを施してあります。
概要
デザイン、寸法、材質などをお客様にご指定頂き、それに合わせてお作り致します。
市販の量産品に比べると高額ですが、お客様の細かなご要望に合わせた世界にただひとつだけの
プレートを実現することが可能です。

材質や形状、主要寸法などの情報を盛り込んだ図面を電子データとしてお送り頂ければ、それを基
に実物を製作致します。
この図面は、手描きのメモやイラストをスマートフォンで撮影した程度のもので充分です。
材質 艶有り黒色のABS樹脂が基本となります。
ABS樹脂はラッカー系(模型用、家庭用、自動車用)塗料との相性が良いため、お客様の手による塗
装も可能です。

[オプション、1,000円増額]

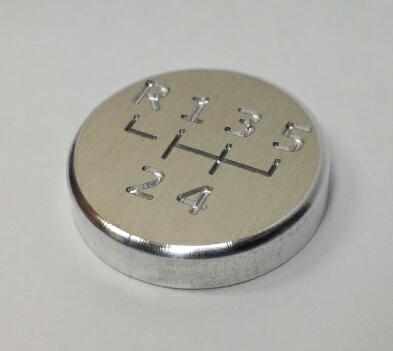

A5052アルミ合金(銀白色)またはA2017ジュラルミン(わずかに黄色味を帯びた銀色)に変更可能で
す。

[オプション、都度見積り]
お好みの色のアクリル樹脂などへの変更も可能です。
形状 角丸四角形、円形、多角形、歯車形その他異形など自由にご指定が可能です。
平面寸
50mm四方程度までの大きさで自由にご指定が可能です。
厚さ寸
2.0mm〜4.0mmまで0.1mm刻みで自由にご指定が可能です。
文字の
凹凸
ギアの段数を表す文字および文字間の線(Hパターン)は、切削による半艶〜艶消しの窪みで表現さ
れます。
窪みの深さは標準では0.5mm、0.1〜0.8mmまで0.1mm刻みで自由にご指定が可能です。

[オプション、500円増額]
お好みの色で墨入れ(色づけ)することにも対応可能です。

[オプション、1,000円増額]
文字を窪みではなく出っ張りで表現することも可能です。
この場合余白部分は切削面となり半艶〜艶消しの仕上がりとなります。
文字フ
ォント
文字のフォントは自由にご指定が可能ですが、弊事業所のPCにインストールされているフォントに存
在しない種類では対応不可ですので、お打ち合わせ時にお好みのフォントをご連絡ください。

ボールドおよびイタリックの設定や、文字の縦横比を変更することも可能です。
リバースの「R」を円形で囲むなどのご指定も可能です。

現在では対応不可のフォントも立体として製作できるよう、印刷物をスキャンして切削データに変換す
る方法を現在模索中です。
文字間
の線
各ギア段数の文字を繋ぐ線(Hパターン)の太さは0.5mm以上0.1mm刻みで自由にご指定が可能で
す。
凹凸の深さや仕上げの艶は文字部分と統一した仕上がりとなります。
取付に
ついて
車両への取り付けにおいては、お客様ご自身にて、お車の内装の素材に合わせた両面テープや接
着剤などをご用意ください。

[オプション、穴1箇所あたり100円増額]
両面テープや接着剤を使用せずビス留めする場合などのために、プレートに貫通穴を設けることも
可能です。
穴径は自由にご指定が可能です。


下記は標準取扱製品として販売を行っております。

名称
漢数字シフトパターンプレート
価格
1枚 \2,000 (税込 \2,160)
外観

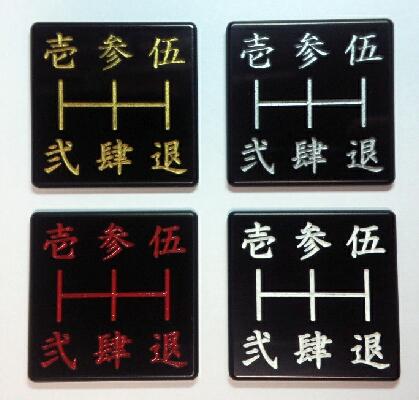

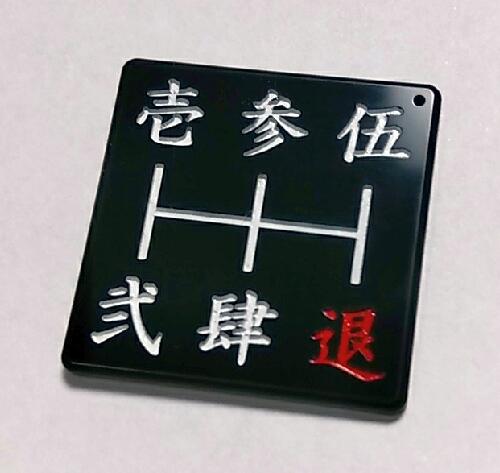

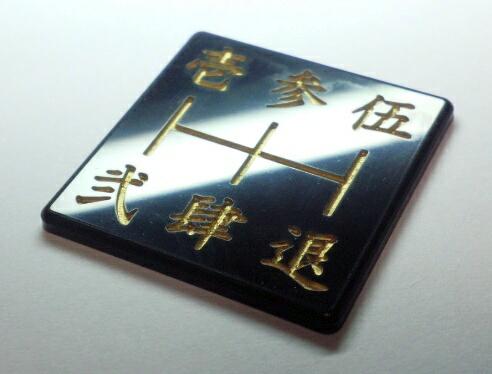

概要 漢数字の大字をあしらったシフトパターンプレートです。
現在のラインナップは、一般的な5速マニュアルトランスミッション車用1種類のみとなっております。
ドリフト、VIP、JDM、旧車、街道レーサーなどのカスタムにいかがでしょうか。

材質は黒色ABS樹脂、寸法は30mm角の正方形で厚さは2mm、上面の外周エッジには半径1mmの
角丸めを施してあります。



文字と罫線は0.5mmの深さで彫刻のうえ、塗料で墨入れを施してあります。
この色は金、銀、赤、白の4色のうち1色をお選び頂けます。ご注文時にはこの色をご指定ください。
素材となる樹脂の色や文字・罫線の色については特別注文も承ります。

車両への取付については、お客様のお車の内装材に適した両面テープをお客様ご自身にてご用意く
ださい。

[オプション、500円増額]
墨入れを上記4色以外のお好みの色に変更可能です。

[オプション、1,000円増額]
プレート材質をA5052アルミ合金(銀白色)またはA2017ジュラルミン(わずかに黄色味を帯びた銀色)
に変更可能です。

[オプション、都度見積り]
プレート材質はお好みの色のアクリル樹脂などへの変更も可能です。
注意
車両へのシフトパターンの表示は義務となっており、これについての詳細は「道路運送車両法の細目
を定める告示 第12条」および「JIS D0032 自動車-操作,計量及び警報装置の識別記号」に記載さ
れております。
シフトパターンの表示には算用数字とアルファベットの組み合わせを用いないと車検においては不合
格となるおそれがありますので、当製品のご使用にあたってはご注意ください。
あくまでもドレスアップパーツとしてご使用頂けますようお願い致します。
